“Multichannel RF Switch Test System”高速信号完整性测试软件简介

“Multichannel RF Switch Test System”是天宸测试科技（Tianchuan Testing Technology）针对多通道射频开关、高速连接器及PCB板卡研发的工业级信号完整性测试软件，聚焦高速信号传输中的时域/频域特性验证，助力测试工程师快速评估产品性能、定位故障，提升射频模块生产测试的效率与质量可靠性。

一、核心功能：全流程覆盖信号完整性测试

软件围绕“多通道同步测试+自动化分析”核心，覆盖从设备连接、测试执行到结果输出的全链路需求，核心能力包括：

1. 多维度信号参数监测

支持时域（TDD/TCD）与频域（SDD/SCD/SDC）两类关键参数的同步采集与展示，涵盖：

时域反射/传输：TDD11/TDD22（时域驻波比）、ILD（插入损耗偏差）等，反映信号传输中的反射与衰减；

差分/共模特性：SDD11（差分回波损耗）、SCD21（差分-共模转换损耗）、TDD21（差分插入损耗）等，验证高速差分信号的完整性；

单端/混合参数：如S11（单端回波损耗）、TCC11（共模传输系数），适配单端与差分混合电路的测试需求。

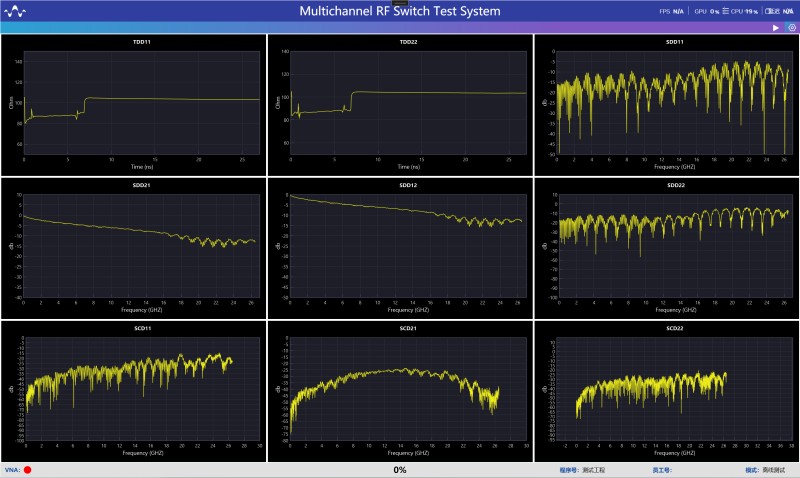

通过3x3/多窗口图表实时展示参数随频率（0.01-26.5GHz）或时间的变化趋势，直观定位信号失真（如串扰、反射）问题。

2. 射频开关矩阵协同控制

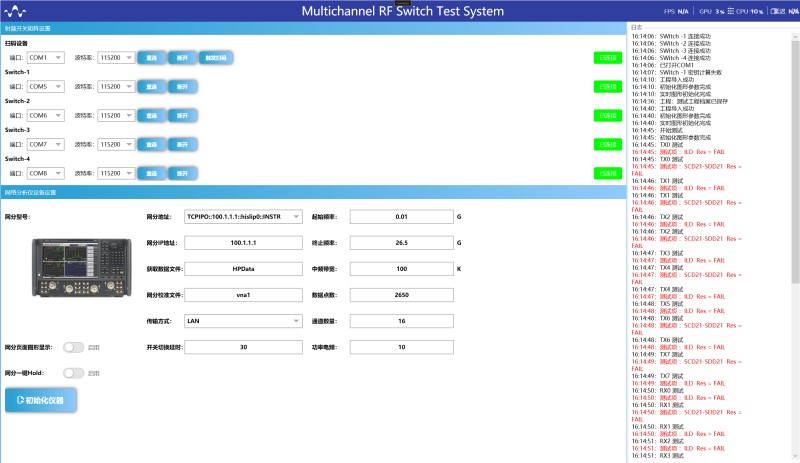

支持16通道射频开关的配置与管理，界面左侧明确显示开关端口、波特率及连接状态（如SWTh-1至SWTh-4的“连接成功/密钥计算失败”），可同步切换多通道开关，适配多端口射频器件的批量测试。

3. VNA设备无缝对接

集成矢量网络分析仪（VNA）控制功能，通过LAN传输连接设备，可自定义：

网分参数：起始/终止频率（0.01-26.5GHz）、中频带宽（100K）、数据点数（2650）、校准文件（vna1）；

设备地址：支持TCP/IP连接（如网分IP 100.1.1.1），实现测试数据自动获取与解析。

4. 自动化测试与工程管理

工程复用：支持测试项目（如“测试工程档蜜”）的导入/导出，减少重复配置；

流程控制：一键启动/停止测试，实时显示进度条（0%-100%），记录单次测试时间（约6-9s）；

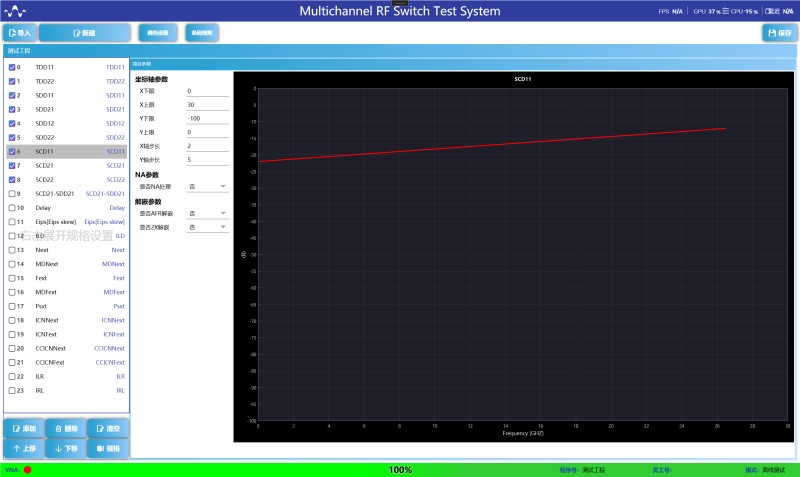

追溯性：支持条码设置（第3张图“条码设置”），关联工件编号与测试结果，实现质量全链路回溯。

5. 精准结果分析与报告

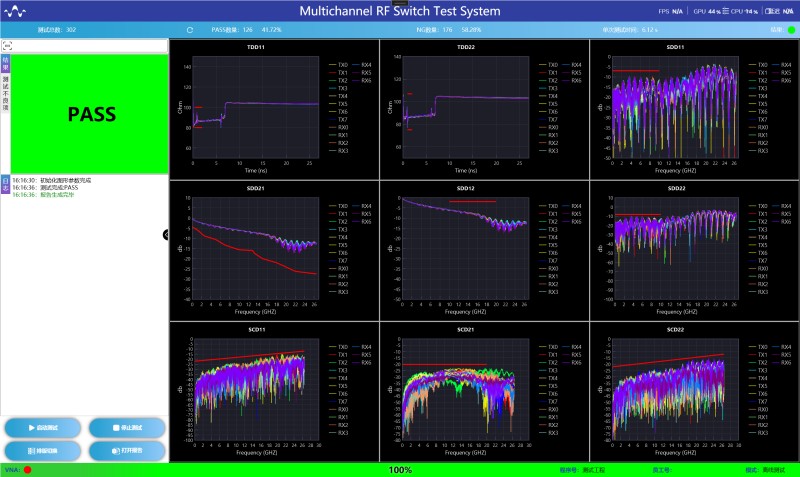

统计概览：实时显示测试总数、PASS/NG数量及占比（如300次测试中PASS125、NG175，占比41.67%/58.33%）；

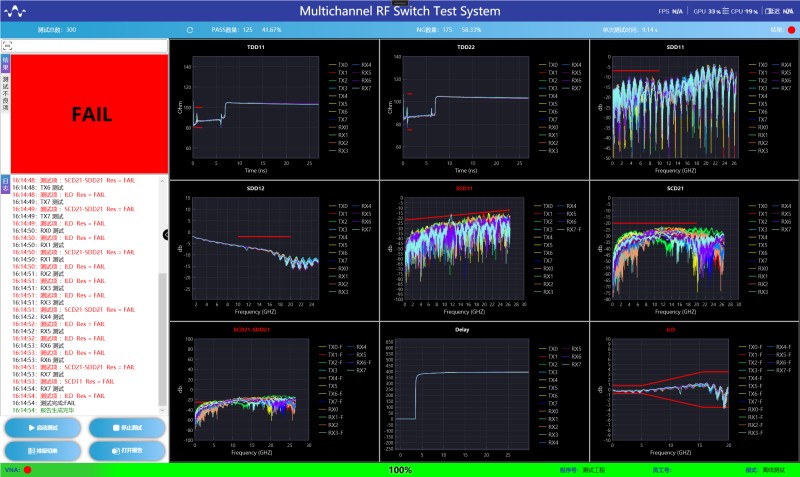

不良定位：红色区域或日志明确标注失效项（如“SCD21-SDD21 Res=FAIL”“ILD Res=FAIL”），附时间戳（如16:14:45 TX0测试失败）；

报告生成：自动生成含测试时间、状态及不良详情的报告，便于质量分析与改进。

二、界面设计：聚焦测试效率的交互逻辑

软件以蓝黑/黑白为主色调，功能分区清晰，符合测试工程师操作习惯：

左侧：工程管理（测试项目列表）、射频开关设置（端口/波特率）、VNA设备配置（频率/校准）；

中间：多窗口图表区，展示TDD/SDD/SCD等参数的实时曲线，支持坐标轴自定义（X/Y轴范围、步长）；

右侧：日志区，记录设备连接、测试步骤及不良结果，便于排查问题；

底部：进度条、功能按钮（停止测试、打开报告、保存项目），操作简洁直观。

三、技术优势：适配复杂测试场景

多通道同步：支持16通道开关控制，满足多端口器件的高效测试；

高精度解析：对接VNA获取原始数据，准确计算TDD/SDD等复杂参数；

实时反馈：图表随测试更新，日志记录全流程，快速定位故障；

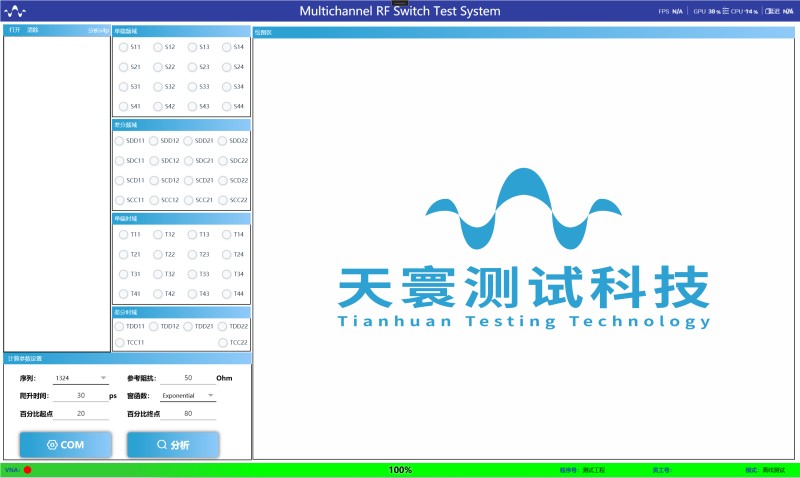

灵活配置：支持工程复用、参数自定义（如参考阻抗50Ω、窗函数Exponential），适配不同产品设计需求。

四、应用场景

主要用于射频开关模块、高速连接器、PCB板卡及光模块的信号完整性测试，覆盖：

生产厂家的批量生产测试；

研发阶段的信号完整性验证；

质量管控中的故障定位与失效分析。
