自动化天线测试软件是针对天线及射频器件批量测试的专业自动化工具，聚焦生产、研发场景，通过双BANK并行测试、实时数据可视化、工位化管理实现RF（射频）与ICT（在线测试）的高效协同，助力快速评估天线性能、定位信号问题，提升测试效率与质量可靠性。
一、核心界面与功能模块
软件以“主测试界面+控制中心”的双界面架构，覆盖“测试执行-全局管控”全流程：

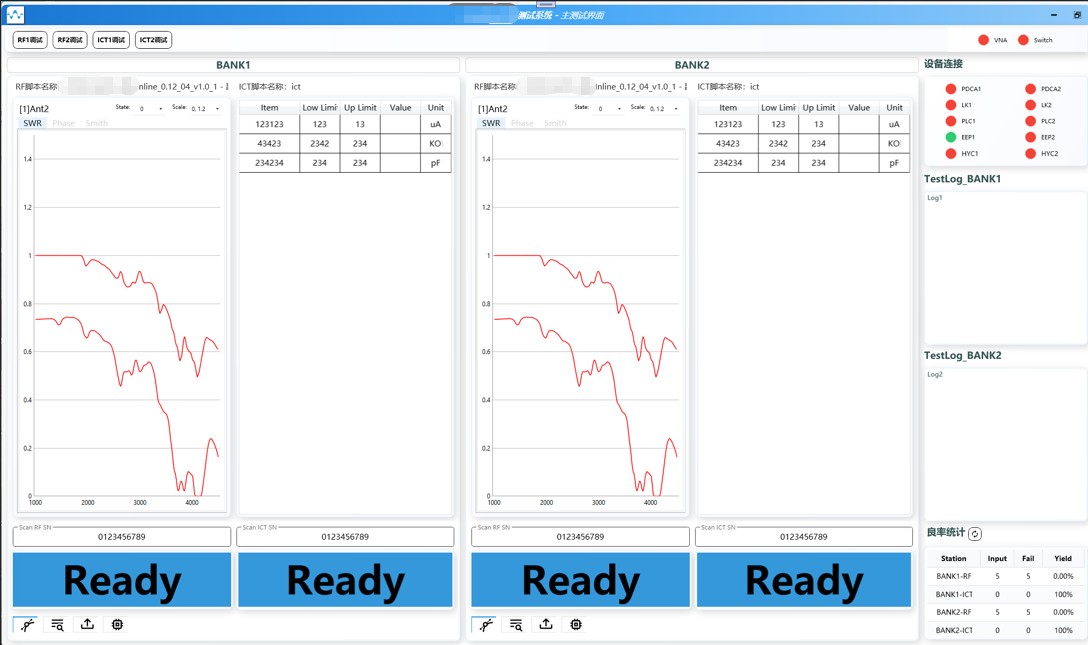

1. 主测试界面：实时监控与数据呈现
界面顶部设“RF1调试/RF2调试/ICT1调试/ICT2调试”选项卡，切换不同测试模块；中间以双BANK区域为核心，展示：
实时动态图表：绘制SWR（驻波比）、Phase（相位）、Smith圆图（阻抗匹配）等曲线，直观反映天线/器件的信号传输特性；
参数详情表：清晰呈现指标“下限、上限、实测值、单位”，快速判断是否超规；
设备连接状态：右侧实时显示设备连接状态（不同颜色标识连接/断开），提前预警异常；
测试日志与良率统计：底部“TestLog_BANK1/2”记录测试过程，良率统计栏按“Station（工位）-RF/ICT”分类，展示“测试数、不良数、良率”（如“BANK1-RF测试5次全Fail”“BANK2-ICT测试0次全Pass”），便于质量追溯。

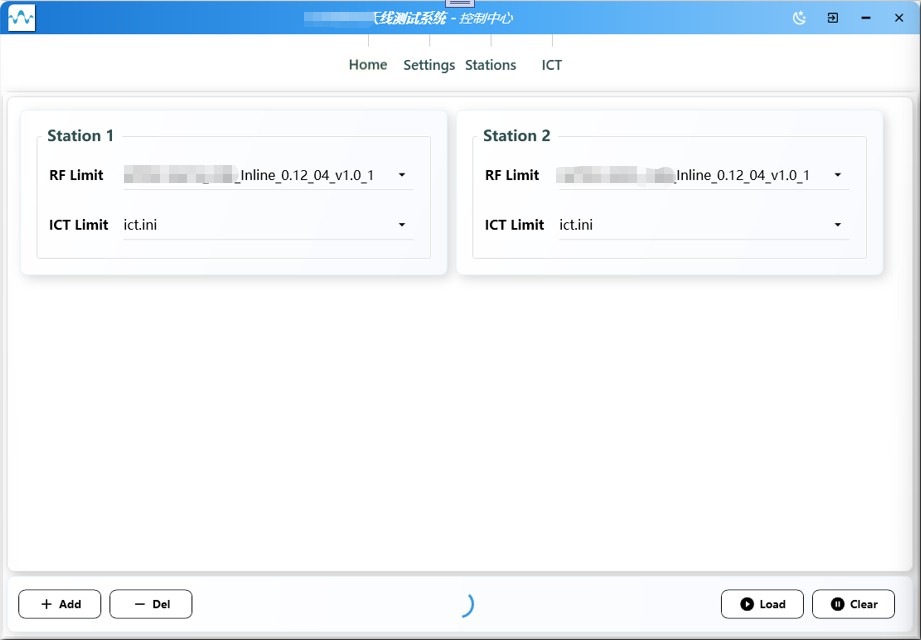

2. 控制中心界面：全局配置与工位管理
界面顶部导航栏集成“Home（首页）/Settings（设置）/Stations（工位）/ICT（在线测试）”四大模块，支持：
多工位管理：默认管理Station1/2，可通过底部“+Add/-Del”按钮增删工位，适配不同产能需求；
参数模板配置：每个工位独立设置“RF Limit（射频参数阈值）”与“ICT Limit（在线测试脚本）”（当前选用“AP702 UAT4_CRB_InLine_0.12_04_v1.0_1” RF脚本与“ict.ini” ICT脚本）；
快速操作：底部“Load（加载）/Clear（清除）”按钮支持一键应用或重置设置，简化操作流程。
二、核心功能亮点
双BANK并行测试：同时开展两组RF/ICT测试，提升批量测试效率，满足规模化生产需求；
实时可视化监控：通过动态图表与参数表，即时捕捉阻抗不匹配、相位偏移等问题，缩短故障定位时间；
工位化定制配置：每个测试工位独立设置RF/ICT阈值，适配不同型号天线的测试要求；
全流程数据追溯：TestLog记录测试步骤，良率统计按工位/测试类型分类，助力质量分析与工艺优化；
设备状态感知：实时监控设备连接，避免因连接异常导致的测试中断。
三、应用场景
生产测试：天线/射频器件批量出厂检验，快速筛选RF测试全Fail、ICT参数超规的不良品；
研发验证：对比不同设计方案的天线性能（如Smith圆图显示的阻抗匹配效果），优化产品设计；
质量管控：通过良率统计定位批量问题（如某工位ICT测试异常），结合日志追溯原材料或工艺问题。
