高速线裸线测试软件简介
该高速线裸线测试软件是一款专注于高速线缆、连接器及PCB板卡信号完整性测试的专业工具，适配研发验证、批量生产等场景，通过参数化配置、实时数据监控、多维度分析及自动化报告，助力用户高效评估高速信号传输质量，定位信号完整性问题。
一、核心定位与目标
聚焦高速信号传输中的时域/频域特性验证，支持对阻抗、时延、插入损耗、回波损耗、串扰、偏移（Skew）等关键参数的测试与分析，满足从“基础参数配置”到“复杂场景验证”的全流程需求，提升测试效率与结果可靠性。
二、核心功能模块
1. 参数化测试配置

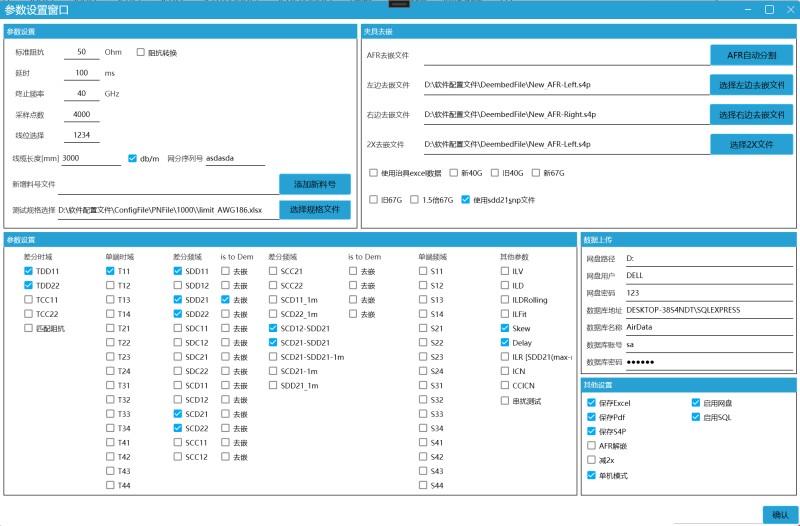

提供精细化的测试参数设置，覆盖信号完整性的核心指标：
基础参数：支持标准阻抗（如50 Ohm）、延时（如100 ms）、终止频率（如40 GHz/70 GHz）、采样点数（如4000点）、线缆长度（如3000 mm）等设置；
高级参数：包含阻抗转换、Delay每米修正值、IRL（插入损耗）、ILD（绝缘损耗）、ICN（近端串扰）等细分参数；
SKEW参数：支持差分时域（T21-T43[intra skew]）、单端时域、跨端偏移（Inter skew）等配置，可勾选“除长度”修正选项；
去嵌功能：集成夹具去嵌能力，支持AFR去嵌文件、左右侧去嵌文件路径选择，消除测试治具对信号的影响。
2. 多类别参数测试与筛选
测试项目覆盖时域、频域多维度参数，支持灵活勾选与分类管理：
时域参数：TDD11（时域驻波比）、T11（时域反射系数）、Delay（时延）等；
频域参数：S参数（SDD11/SDD21/SDD22、SDC12/SDC21等）、SCD/SCC交叉参数（SCD21、SCC11等）；
规格对比：右侧规格设置区域支持导入原始上下限文件（如limit_AWG186.xlsx），实时对比测试数据与规格阈值。
3. 实时数据可视化与监控

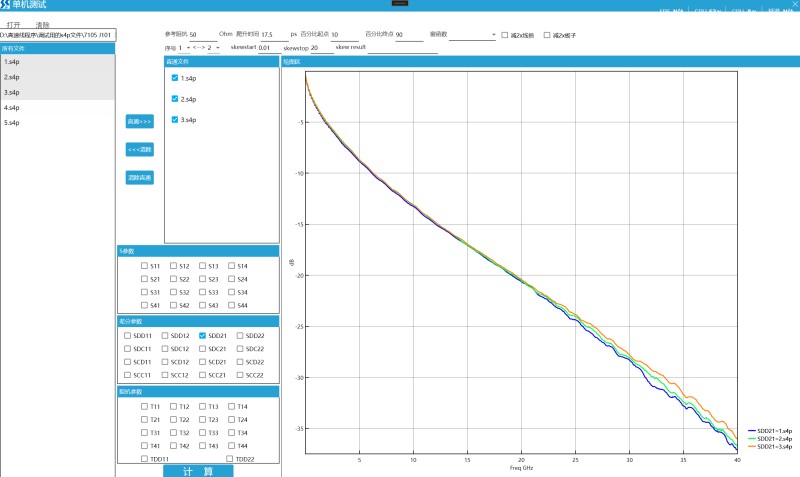

动态图表展示：中间区域提供多窗口图表，横轴为频率（GHz）或时间（ns），纵轴为dB/dBm值，支持不同颜色区分多组测试数据，图例标注文件/参数对应关系；

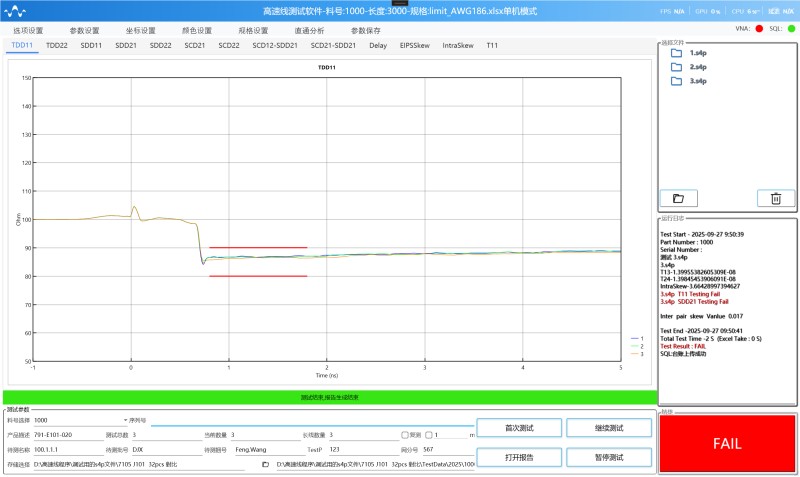

运行日志追踪：右下角实时记录测试起止时间、产品编号（Part Number/Serial Number）、测试项结果（如“T11 Testing Fail”“SDD21 Testing Fail”），便于问题回溯。
4. 数据管理与自动化输出
多格式保存：支持保存Excel（原始数据/报告）、PDF（可视化图表）、SQL数据库（台账上传），适配企业级数据归档需求；
网络与云端集成：提供网盘路径、数据库地址/账号密码配置，支持测试数据自动上传至网盘或SQL数据库；
报告生成：测试结束后自动生成含“测试结果（PASS/FAIL）”“总耗时”“参数详情”的报告，右下角提示“测试结束，报告生成结束”。
三、界面设计与操作体验
蓝白主色调：界面简洁规整，功能分区明确，降低学习成本；
模块化布局：顶部为功能栏（打开/清除/保存），左侧为参数设置与文件管理，中间为实时图表，右侧为规格设置/日志/结果，操作逻辑清晰；
交互便捷性：支持文件拖拽（直通文件选择）、参数快捷勾选（S参数/差分参数分类列表）、图表缩放/平移，适配高频测试场景。
四、技术优势与应用场景
技术优势
高精度适配：支持宽频范围（0.01-70 GHz）、多线位选择（如1234线位），适配不同类型高速线缆，支持主流网分如是德，罗德，思仪，安立等。
去嵌与补偿：通过AFR去嵌文件消除治具干扰，结合Delay/阻抗补偿值提升测试准确性；
自动化流程：从“参数配置→测试执行→数据保存→报告生成”全链路自动化，减少人工干预。
应用场景
研发验证：高速连接器、PCB板卡的信号完整性预研，对比不同设计方案的性能差异；
生产测试：批量高速线缆的出厂检验，快速筛选不良品（如测试结果“FAIL”时标记问题项）；
质量分析：通过日志与图表定位信号失真原因（如串扰、反射、偏移超标）。
